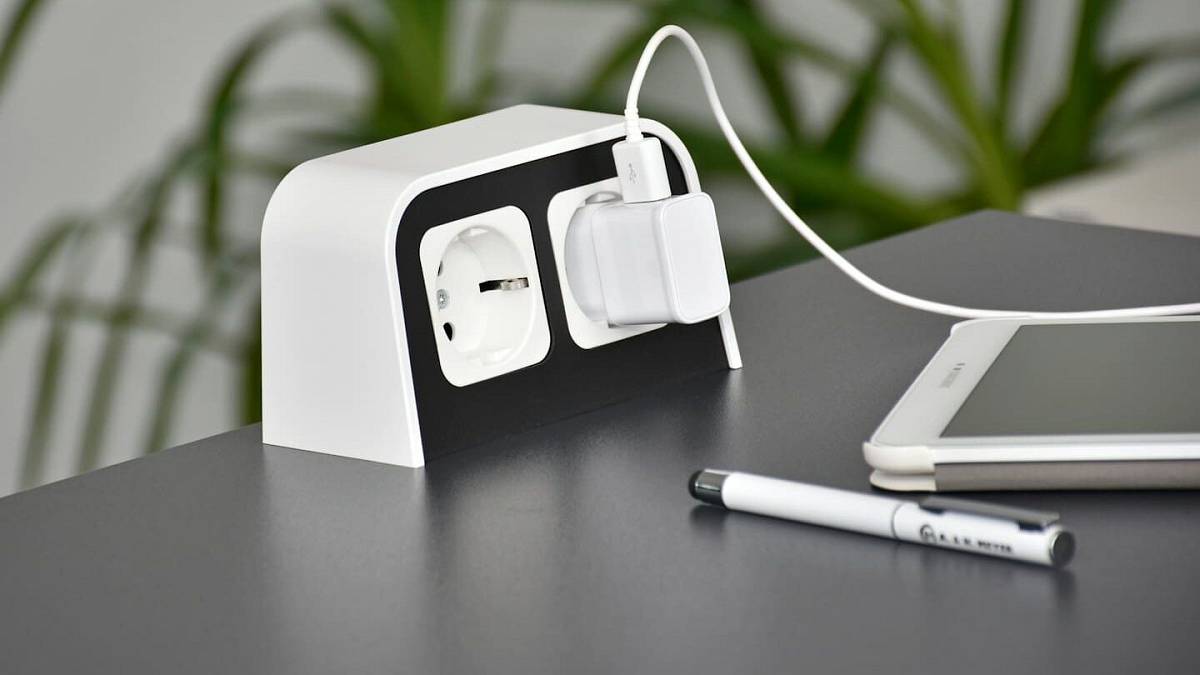

Kovové kolíky tam rozhodně nejsou zbytečné: Tento detail může rozhodovat o bezpečnosti zásuvky

Malý kovový kolík uprostřed zásuvky většina z nás přehlíží. Přitom právě on tvoří poslední záchrannou brzdu mezi vámi a smrtícím napětím 230 voltů. Co všechno se skrývá za jeho zdánlivě jednoduchou funkcí?

Když zapojujete pračku nebo lednici do zásuvky, pravděpodobně vůbec nepřemýšlíte o tom malém kovovém kolíku uprostřed. Je tam prostě vždycky, součást každodenní rutiny. Jenže právě tento nenápadný prvek představuje jeden z nejdůležitějších bezpečnostních mechanismů v celé vaší domácnosti. A pokud selže – nebo ještě hůř, pokud ho někdo při instalaci špatně zapojí – může se váš běžný domácí spotřebič proměnit v něco, čeho byste se rozhodně nechtěli dotknout.

Brána k zemi, která drží smrt na uzdě

Princip ochranného kolíku je elegantně jednoduchý. Představte si ho jako únikovou cestu pro elektrický proud v případě, že se něco pokazí. Každý větší spotřebič s kovovým pláštěm – lednice, pračka, myčka, trouba – patří do takzvané třídy ochrany I. To znamená, že jejich kovový obal je záměrně propojen s ochranným kolíkem v zástrčce.

Proč? Protože uvnitř každého spotřebiče vedou vodiče pod napětím. A izolace těchto vodičů může časem selhat. Stačí vibrace, vlhkost, stáří materiálu. Jakmile se fázový vodič dotkne kovového pláště, nastává kritický okamžik. Bez ochranného kolíku by se celý plášť spotřebiče dostal pod napětí 230 V. A vy byste o tom nevěděli – dokud byste se ho nedotkli.

S funkčním ochranným kolíkem je situace jiná. Proud okamžitě najde cestu k zemi přes ochranný vodič, vznikne zkrat a jistič vypadne. Celé se to odehraje v řádu milisekund, dřív než stačíte mrknout.

Na čem záleží: impedance a odpor

Samotná přítomnost ochranného kolíku ale nestačí. Klíčová je kvalita celé ochranné smyčky – tedy cesty od spotřebiče přes ochranný vodič až k uzemnění. Revizní technici měří takzvanou impedanci zemní smyčky, která musí být dostatečně nízká, aby jistič vybavil včas.

Pro běžné domácí jističe typu B s proudem 16 A se maximální impedance pohybuje kolem 1,44 ohmu. Zní to jako technický detail, ale v praxi to znamená rozdíl mezi jističem, který vypadne okamžitě, a jističem, který zareaguje o zlomek sekundy později – a ten zlomek může být osudový.

Moderní instalace tento problém řeší proudovými chrániči (RCD), které reagují už na únik pouhých 30 miliampérů a vypnou obvod do 20-30 milisekund. V koupelnách a venkovních prostorech jsou dnes povinné, a není divu – kombinace vody a elektřiny je prostě příliš riskantní.

Jak technici odhalují skryté problémy

Při revizi elektroinstalace se měří spojitost ochranného vodiče speciálními přístroji, které obvodem prohánějí malý proud (typicky 200 mA) a vypočítávají odpor. Podle norem ČSN by měl být odpor od rozvaděče k ochrannému kolíku v zásuvce maximálně 0,2-0,3 ohmu. Každý odpor navíc znamená pomalejší reakci ochranných prvků.

Kromě měření provádějí technici vizuální kontroly – hledají zkorodované, ohnuté nebo uvolněné kolíky. Používají také testery zásuvek, které simulují poruchu a ověřují, zda ochranné prvky skutečně zareagují. Je to detektivní práce, která může odhalit problémy skryté hluboko ve zdi.

Tichá degradace za zdí

Co člověka možná překvapí, je fakt, že i kvalitně provedená instalace může časem selhat. Koroze, mechanické opotřebení, tisíce zasunutí a vysunutí zástrček – to vše postupně degraduje kontakty. Mosazný kolík, který před dvaceti lety fungoval bezchybně, dnes může mít zvýšený odpor nebo dokonce přerušené spojení.

Nejzákeřnější je, že tuto degradaci nevidíte. Zásuvka vypadá normálně, spotřebič funguje. Jenže v okamžiku poruchy ochranná smyčka nezareaguje tak, jak má. Proto odborníci doporučují pravidelné revize – ne jako formalitu, ale jako skutečnou kontrolu bezpečnosti.

Koupelna: Dvojitá ochrana

V místnostech, kde se potkává elektřina s vodou, platí přísnější pravidla. Kromě povinných proudových chráničů se zde uplatňuje přídavné pospojování – všechny vodivé předměty (kovové rámy van, vodovodní potrubí, topení) jsou vzájemně propojeny a připojeny k uzemnění.

Funguje to jako záložní systém. Pokud selže jeden ochranný prvek, druhý vás stále chrání. V prostředí, kde mokrá kůže dramaticky snižuje odpor lidského těla a zvyšuje nebezpečí úrazu, je tato redundance naprosto zásadní.

Detail, který rozhoduje

Zajímavý je i samotný design zásuvek. Všimli jste si někdy, že při zasouvání zástrčky se ochranný kolík dotkne kontaktu jako první? Není to náhoda. Tento design zajišťuje, že ochranná smyčka je uzavřena dřív, než se spotřebič dostane pod napětí. Kdyby v zástrčce existovala nějaká závada, jistič by vypadl ještě před tím, než by mohlo dojít k nebezpečné situaci.

Jsou to právě takové detaily, které dělají rozdíl mezi bezpečnou a nebezpečnou instalací. A jsou to detaily, které laik obvykle nezná a nemůže je sám ověřit.

Co si z toho odnést

Ochranný kolík není jen kus kovu – je to součást promyšleného systému, který zahrnuje správné zapojení vodičů, kvalitní materiály, nízkou impedanci smyčky a funkční jističe nebo chrániče. Každý z těchto prvků musí fungovat, aby celek plnil svůj účel.

Pokud bydlíte ve starším domě, kde elektroinstalace pamatuje éru bez proudových chráničů, stojí za to nechat si ji zkontrolovat. Ne ze strachu, ale z rozumné opatrnosti. Protože ten nenápadný kolík uprostřed zásuvky skutečně může jednou rozhodnout o tom, zda se z běžného dne stane ten poslední.
